在半导体制造的精密世界里，光刻工艺被誉为芯片生产的“心脏"。随着制程节点不断向5nm、3nm甚至更小迈进，任何微小的环境波动都可能引发灾难性的后果。一颗0.2μm的颗粒落在掩模版或晶圆表面，就足以导致图案缺陷、断路或短路，让整片昂贵的芯片报废。因此，洁净室对颗粒物的控制达到了近乎苛刻的程度。然而，传统的粒子计数器虽然能给出浓度数据，却难以直观地定位污染源头。カトウ光研株式会社的KLM-600FC高亮度黄色荧光光源的引入，为半导体洁净室的发尘源追踪提供了一把“可视化利器"。
0.3μm：洁净室监控的生死线
在半导体无尘车间的标准中，0.3μm是一个关键的分水岭。对于早期的光刻工艺，0.3μm的颗粒已构成致命威胁；而在先进制程中，尽管监控下限被进一步压低至0.1μm，但0.3μm及以上粒径的颗粒物依然是导致良率下降的重大隐患。
传统的洁净室监测往往依赖于定点采样的粒子计数器或人工巡检。这种方式存在明显的盲区：它只能告诉你“这里"的粒子超标了，却无法告诉你这些粒子是从“哪里"来的。是人员走动带起的灰尘？是设备传动部件的机械磨损？还是气流组织不合理导致的涡流区？KLM-600FC正是为了解决这一痛点而生。它通过发射高亮度的黄色片状光，将空气中肉眼不可见的悬浮微粒照亮，让发尘过程从“黑盒"变成“明牌"。
为什么选择黄色荧光光源？
在洁净室这种对光源要求非常高的环境中，KLM-600FC展现出了独特的优势。首先是其卓的越的光学表现。它利用蓝色激光二极管激发荧光体，产生高亮度的黄色荧光。相比传统的白光LED，黄色光在穿透高浓度粒子环境或含有微量水汽的空气时，散射干扰更小，能够清晰地勾勒出0.3μm级微粒的运动轨迹。
其次是极的致的安全性。半导体洁净室寸土又寸金，且设备密集，如果使用传统的高功率激光器（如Class 3B或Class 4），必须配备复杂的安全防护罩和严格的准入制度，这极大地限制了现场排查的灵活性。KLM-600FC达到了Class 1激光安全等级，这意味着它在正常使用下对人眼绝对安全。工程师无需穿戴厚重的防护装备，即可在产线运行期间随时进行异物排查和气流流型测试。
发尘源追踪实战：让污染无处遁形

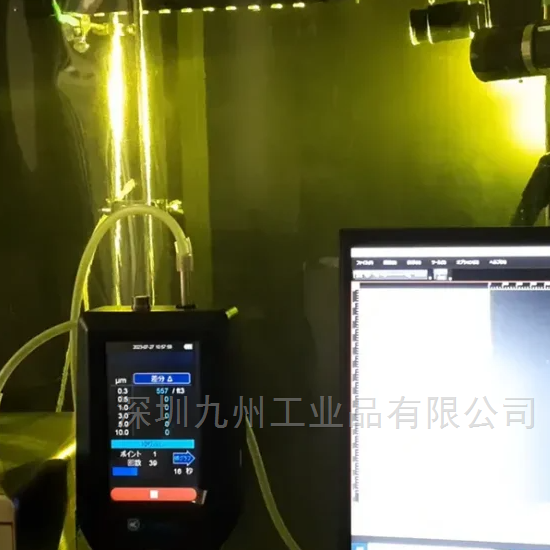

在实际的半导体工厂应用中，KLM-600FC通常被部署在关键工艺区或疑似污染源附近。通过光纤传输，其片状光光学头可以被灵活地放置在晶圆传输机器人（Robot）的轨道旁、FFU（风机过滤单元）的回风口，或是人员频繁操作的工位。
当设备启动或人员经过时，工程师可以通过高速相机或肉眼直接观察到片状光区域内的粒子动态。如果某处传动导轨在运转时瞬间扬起一阵“粒子雾"，或者某个手套接口处有持续的微粒泄漏，KLM-600FC都能将其精准捕捉。这种实时的视觉反馈，帮助工厂迅速锁定那些隐藏在设备内部或气流死角的“隐形杀手"，从而针对性地进行清洁、更换部件或优化气流组织。
从“事后补救"到“事前预防"
引入カトウ光研株式会社的KLM-600FC不仅仅是增加了一台检测设备，更是洁净室管理理念的升级。它将原本滞后的、基于统计数据的被动响应，转变为实时的、基于视觉证据的主动预防。在23,000小时的长寿命和恒流驱动技术的支持下，KLM-600FC能够适应洁净室7×24小时的连续运行需求。它不仅帮助半导体企业守住了0.3μm颗粒物的防线，更通过可视化的手段，让每一次良率的提升都有迹可循。在追求极的致的良率的半导体赛道上，KLM-600FC正以其独特的光芒，照亮那些曾经被忽视的微观角落，为芯片制造的纯净环境保驾护航。
